电力液压制动器推动器电机加油量

发布时间:2019-12-15 11:39:16 文章来源:dhzdhbrs 点击次数:6206次

制动器不能正常工作可能导致的后果是什么? 制动器不能正常工作而发生故障导致设备部分或完全失控使负载自由坠落, 或对人身造成伤 害,甚至使人丧失生命。 4. 制动器安装前的检查: (1) 制动的各零部件是否齐全。 (2) 制动器动作是否灵活。(3) 制动衬垫摩擦面是否清洁。 (4) 核对型号是否和要求相符。 5.推动器不动作有可能的机械原因是: (1)推动器推杆与活塞分离。 (2 )叶轮损坏。 (3)油不足。 6.电力液压块式制动器的工作原理? 当机构断电、停止工作时,制动器的驱动装置—推动器也同时断电,停止驱动,这时制动弹 簧的弹簧力通过两侧制动臂传递到制动瓦上, 使制动覆面产生规定的压力, 并建立规定的制 动力矩,起到制动作用,当机构通电驱动时,制动器的推动器也同时通电驱动并迅速产生足 够的推力推起推杆,迫使制动弹簧进一步压缩,制动臂向两侧外张,使制动瓦制动覆面脱离 制动轮,消除制动覆面的压力和制动力矩,停止制动作用。 7.制动器的维护: 制动器每隔 1—3 天(视实际情况)应检查一次。 (1) 推动器的工作行程是否正常。 (2) 制动弹簧工作长度是否有变化。 (3) 制动轮和制动衬垫表面是否有油污。 (4) 制动衬垫的有效磨损厚度<3mm 时,应更换,每换一次都应重新调整和跑合。 (5) 制动轮出现严重裂纹时应更换。 (6) 制动拉杆和弹簧拉杆螺母是否松动。 8.Ed 系列电力液压推动器工作原理: 电机通电运转驱动叶轮产生压力油, 活塞及推杆在压力油作用下向上推出, 在达到行程终点 后停止并维持在此位置,电源断开,电机及叶轮停止运转,油压消失,推力消除,推杆及活 塞在外力作用下缩回。

  1.把制动力矩的弹簧调松。

2.手动提起推动器三角板并调节上部调节螺杆,使抱闸打开间隙为1.5mm(闸皮与制动轮),调节抱闸架下部限位螺丝使抱闸打开间隙两边平均分配。

3.调节力矩弹簧达到要求的刻度。

4.拧紧所有的锁紧螺母。(报闸调完)

5.当闸皮磨损到要求时更换闸皮,并按上面步骤调整。在闸皮磨损过程中,因为闸皮的磨损推动器三角板下降,当推动器光杆下降接近补偿极限标记时,要及时调整抱闸间隙。

电力液压推动器YT1,ED,MYT1,YTD配用YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器QP,CQP系列气动钳盘式制动器ED,YT1,MYT1等系列电力液压推动器JZ,MW,TJ2,ZWZA,ZWZ3系列电磁制动器DCPZ系列电磁钳盘式制动器YPZ系列臂盘式制动器SBD系列安全制动器SH,ST系列液压失效保护制动器DADH系列液压直动制动器SE系列电磁失效保护制动器SP系列气动失效保护制动器YFX,YDGZ,YLBZ,系列防风制动器

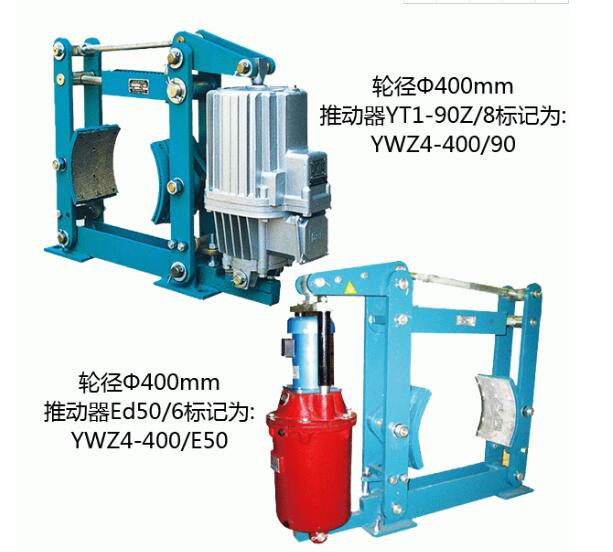

YWZ5系列电力液压块式制动器:YWZ9(YWZ5)-250/E23电力液压鼓式制动器

维护点检、巡检应注意以下几点



  (1)定期观察电力液压推动器油缸油量,不足时应适当加油。换油时拧开放油塞将油放出.如发现油中有杂质,应清洗机件,另行加油。


  (2)引入电源线绝缘应良好。


  (3)制动轮的温度不应超过200℃。制动轮上如有0.5mm深的裂纹时,应重新修磨。


  (4)在使用制动器前或长期停用以后,都需在轴销处加润滑油,平时应注意定期加润滑油。在没有修复所有缺陷时,制动器不能使用。

电力液压推动器的电动机和器身中间用一个盖连接。器身内装有一个带两根推杆的活塞,活塞内装有 一个叶办轮连接在转轴上,转轴由装有滚动轴承的支持盘支承,支持盘扣在活塞上,用螺钉坚固,器身上 端通过推杆与横梁连接,横梁上装有连杆以供用销轴和相匹配的液压推杆制动器连接。器身底下的销孔同 样供连接用。 当通电时,电动机主轴带动滑道使转轴及转轴上的叶轮高速旋转。在离心力的作用下,油液管道内的 油产生压力差,此压力差使油由活塞上部吸至活塞下部,在活塞下部形成高压,迫使活塞和固定在其上的 推杆及横梁迅速上升。当活塞上升到顶端位置时,活塞下部保持恒压。与此同时,通过杠杆机构压缩负荷 弹簧(推动器或制动器带有负荷弹簧者) ,产生机械运动。 (若与 YWZ 系列液压推杆制动器匹配则松闸)当 断电时,叶轮停止旋转,活塞在负荷弹簧力及本身重力作用下,迅速下降,迫使油重新流入活塞上部,这 时仍然通过杠杆机构恢复原位,[若与 YWZ 系列制动器匹配则抱闸]。45推 无标牌

YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35

ED23/5   -    ED301/6

四、使用规程:

1、安装试验: 首先察看电力液压推动器产品铭牌的推力是否与所需力量相符:削除电动机和器身表油污并检查推杆升 降是否顺利。拧下加油螺塞 5(图三)及油位螺塞 3,注入适宜的纯净的液压油,直至螺孔 3 处。然后拧 紧螺塞 3 及螺塞 5。根据不同的周围介质温度

推荐按表 6 液压油。 周围介质温度 +45℃~+21℃ +20℃~+0℃ +0℃~-15℃ -15℃~-30℃ -30℃以下 20 号机械油 GB443-64 10 号变压器油(凝固点-10℃)SYB1351-62 25 号变压器油(凝固点-25℃)SYB1351-62 仪表油(凝固点-60℃)GB487-65 酒精及甘油的混合体

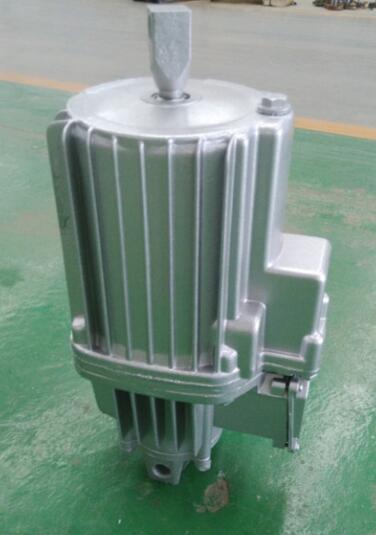

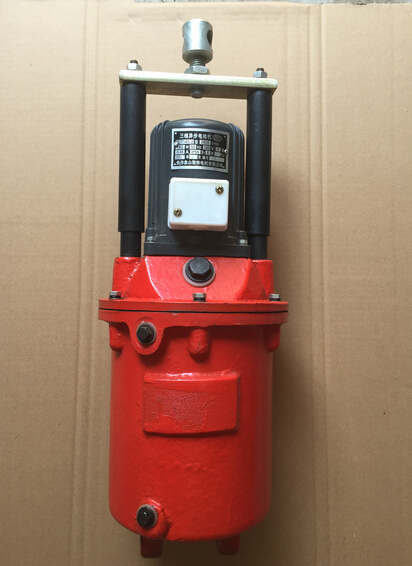

                                                ED推动器图

推荐选用油液将液压推动器下部用销轴连接,将横梁的连杆用销轴与杠杆装置连接。 测试外界电源与电动机铭牌相符后,将电机接线柱与外界电源正确连接。 接通电源,检查叶轮是否灵活运转,推杆升降是否顺利。 2、使用和维护: 检查电力液压推动器的工作是否正常,有无漏油、渗油现象。应经常保持定量的油液。但注意,油位不 能高于油位螺塞,若高于油们螺塞,会出现推杆处、电机和缸盖处有漏油现象。 至少每六个月检查一次油液。当油液变质或混入杂物,稠度增大时应该换油。若油选择不当,应另行选 择。
