卷扬机生产电力液压制动器使用和维修

发布时间:2020-03-04 17:51:29 文章来源:dhzdhbrs 点击次数:5065次

卷扬机,用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备,又称绞车。卷扬机可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机、电动卷扬机及液压卷扬机三种。现在以电动卷扬机为主。可单独使用,也可作起重、筑路和矿井提升等机械中的组成部件,因操作简单、绕绳量大、移置方便而广泛应用。主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。

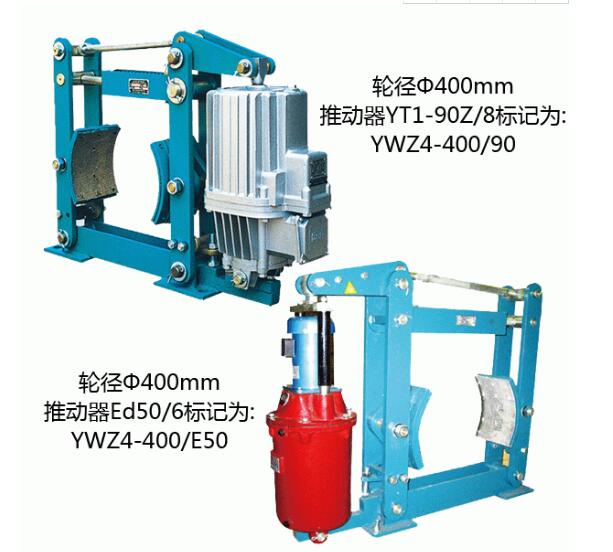

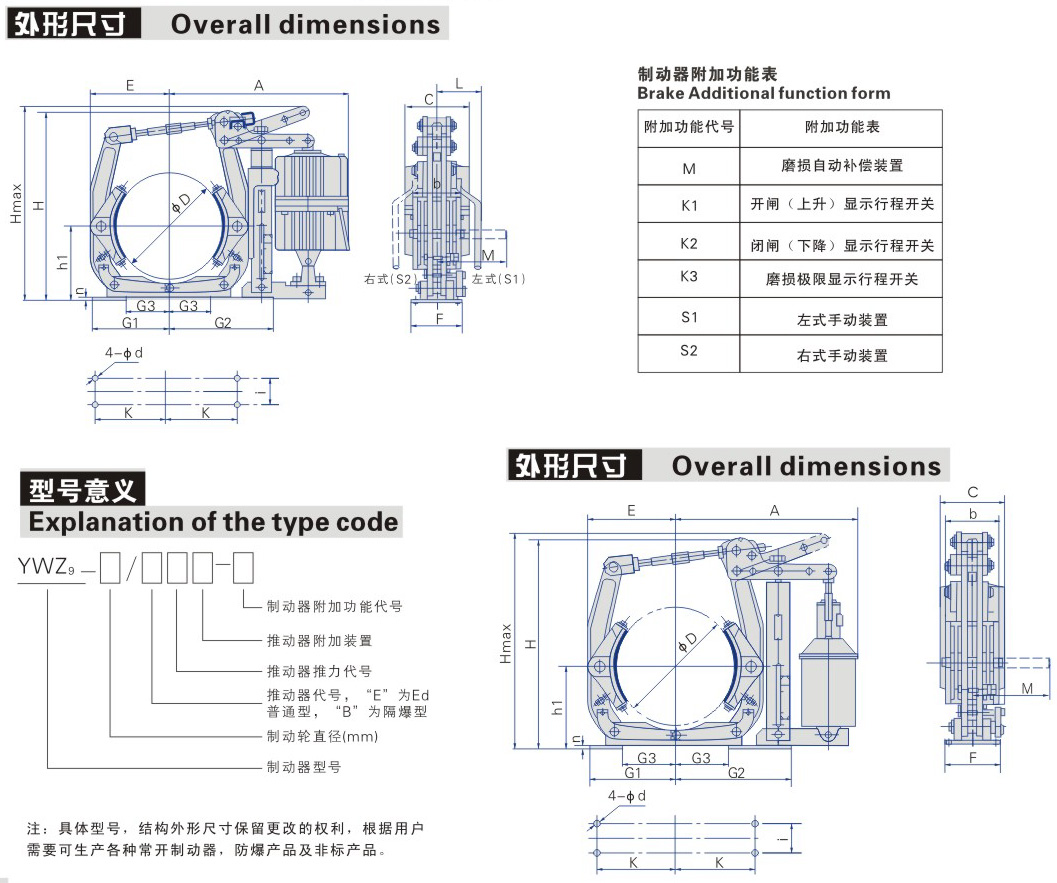

YWZ4和YWZ俩种图

一种用于卷扬制动器的控制阀及卷扬制动器的液压控制系统、起重机,该控制阀包括阀体,阀体内集成有一换向阀,阀体外部设置有用于连通外部压力恒定的压力油路的一油口、用于连通液压油箱的第二油口和用于连通一卷扬制动器的控制油缸的第三油口;当一换向阀位于一工作位置时,一油口和第三油口导通;当一换向阀位于第二工作位置时,第二油口和第三油口导通;本发明公开的控制阀中设置有专门的连通外部恒定压力的压力油路的油口和油道,通过恒定压力的压力油路控制制动器的开启,该控制方式中控制制动器开启的压力比较恒定,油路压力可以完全不受负载的影响,可以有效缓解卷扬起升抖动现象。

本文介绍了桥式起重机卷扬制动器的结构及其制动原理,结合实际维修及调整经验,以QD-5吨型吊钩桥式起重机为例,分析了影响其制动效果的闸皮、液压助推器、弹簧预紧力及机构类型等因素,终总结出一套简单实用、寿命长、制动效果突出的一种调整方法,解决了制动器更换闸皮后磨合不充分而造成的重复调整的问题。

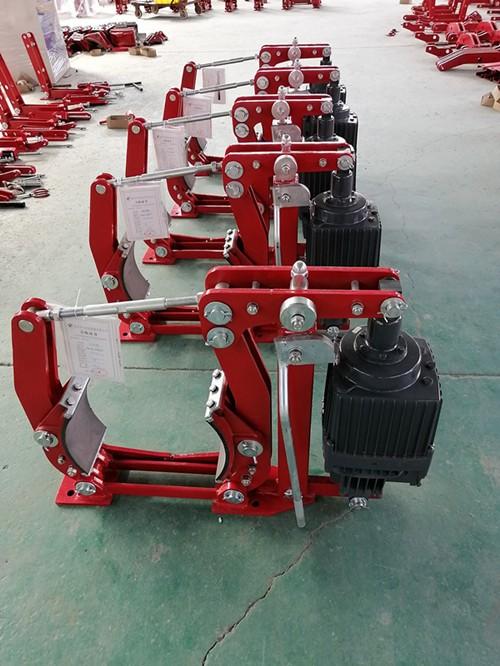

好Z9实图6个

安装与调试:1、制动器在安装了制动轮以后再装到机器上去的,制动轮必须动力静力平衡,其表面光洁度不低于0.8,硬度不低于HB280。

2、在安装固定制动器时,应注意到制动带在制动器松开状态下平行于制动轮,而在制动状态下,制动带整个表面贴在制动轮上,松开状态下,平行度和倾斜度在制动轮宽度为100毫米内不超过0.1毫米,制动轮表面勿有油腻。

3、 电力液压推动器的试车前必须向油缸内注入清洁且无任何污蚀及机械杂质的液压油

环境介质温度

推荐选用油液+45~+200C

20号机械油GB443-64+20~+00C

10号变压器油-15~-300C

仪表油低于-300C

酒精及甘油混合体

制动力矩的调整:通过调整主弹簧的调整螺母,改变主弹簧的压缩长度,可调节弹簧力及制动力矩,以使制动器在尽可能小的制动力矩下工作。

制动器之制动瓦的调整:由于制动器具有自动调整间隙的功能,所以随着刹车带的磨损,左制动瓦与制动轮的时间隙始终不变,但右制动瓦与制动轮的间隙则随着刹车带的磨损而逐渐增大,需视情况随时调整,使两制动瓦的间隙基本保持均匀

推动器工作行程的调整:在能够保证闸瓦最小退矩的情况下,电力液压推动器的工作行程愈小愈理想,因些需要调整电力液压推动器的安装高度,通过调节调整杆,使H1安装尺符合表五要求。

使用与维修:

1、使用应注意事项:

(1)要经常定期检查,检查的期限视工作的情况而定,如三天、一天、每班等。

(2)检查时应着以下各项:

a、交接处是否有卡住现象

b、制动器的构件是否灵活,调整螺母是否坚固。

C、电力液压推动器的工作是否正常,油液是否充足,有无漏油和涉油现象,电机引入电线的绝缘是否良好。

d、推动器的安装尺寸H1是否小于表五所列之H1之最小尺寸,如超出要求,须进行调整,否则失去制动作用。
