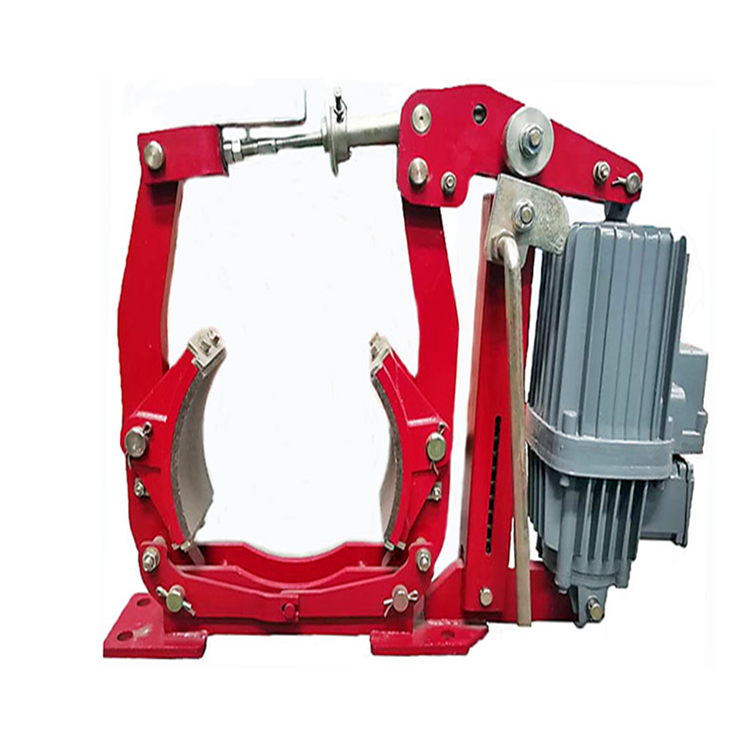

电力液压鼓式制动器总装图配件名称

发布时间:2023-10-22 15:22:46 文章来源:dhzdhbrs 点击次数:1939次

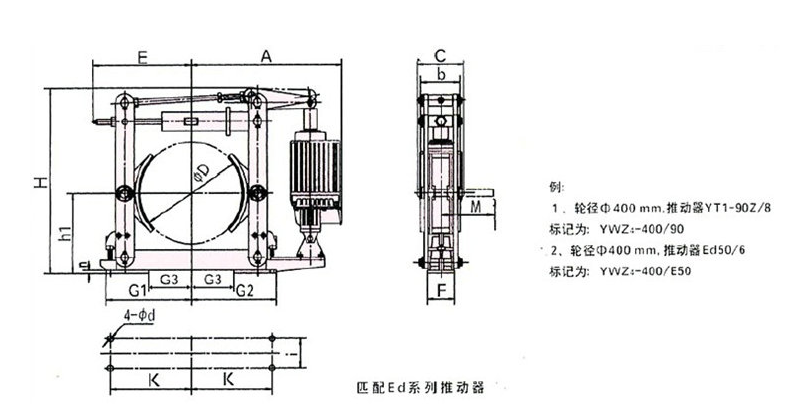

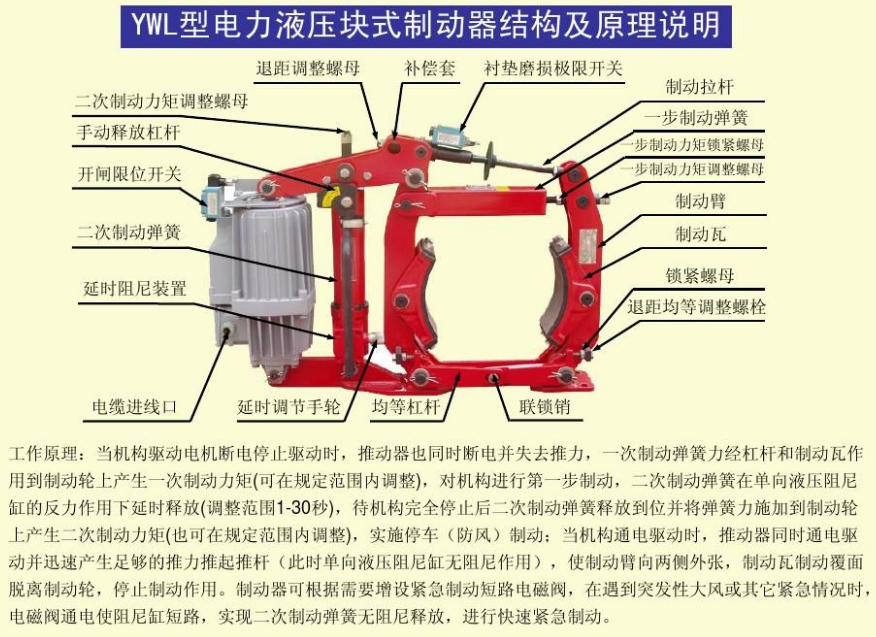

制动器总装图

  1、底座2、电液推动器3、三角板4、制动弹簧5、力矩调节螺母6、紧固螺母7、补偿紧定螺栓、螺母8、拔销9、补偿套10、制动拉杆l1、防松螺母、隔套、垫片 12、制动臂 13、制动瓦块 14、锁紧螺栓、螺母15、退距均等杠杆 l6、互锁销

Z4网图纸

  图1 制动器总图


制动器机构运动简图

  1、2、电液推杆装配3、三角板4、5、制动弹簧装配6、制动拉杆7、8、制动臂


  图2 制动器机构运动简图
