电力液压推动器原理

发布时间:2016-08-06 09:16:41 文章来源:dhzdhbrs 点击次数:5456次

电力液压推动器原理

  一、概述

  Ed系列电力液压推动器是一种集电机,离心泵,油缸为一体的,结构非常紧凑的驱动控制装置,被广泛用作各种块式制动器和盘式制动器的驱动装置,还可用于各种工业阀门,闸门,定向摆动和转动(<90°)装置(机构)及夹紧装置的驱动控制。

  二、设计特点

  外壳为铸造铝合金、重量轻,外形美观;

  电机为非浸油式结构,B级或F级绝缘(根据用户要求)。耐热性好,寿命长;

  电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气外壳防护等级达IP55;

  电机轴和推杆均表面镀硬铬处理,使密封件寿命大大延长;

  油缸壳体在一侧设有平衡气室,可使推动器在0-180°任何方向安装,从而扩大其使用范围;

  Ed系列全部密封件和轴承采用世界名牌产品,密封可靠,寿命长;

  Ed系列紧固件为不锈钢材质,美观耐用。

  三、安装方式的选择

  垂直安装:活塞杆连接块朝上;

  水平安装和中间任意位置:主参数标牌朝上;

  所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转,Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米;

  无论何种安装位置,活塞杆都不能承受任何力,以免影响使用效果和寿命。

  四、附加装置

  根据用户需要可安装各种附加装置满足不同工作需要;

  上升或下降阀:加装上升阀“H”,下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长,可调整的最大值可达额定值的10-20倍,阀在外部调节。带阀的推动器其上升下降时间将有所延长,短行程延长0.1-0.2秒,长行程延长0.2-0.4秒;

  制动弹簧:它产生制动力,技术参数中所列的制动弹簧力值为上升行程的1/3(下降行程的2/3)时的弹簧力;

  复位弹簧:工作原理同C-弹簧,但复位的弹簧力教小;

  缓冲弹簧:(仅适用于短行程)主要调节制动过程。缓冲制动的非周期瞬变过程,使制动平稳,它代替推杆连接块装在活塞杆上,不改变推动器的行程。

  加热器:在环境温度低于-20℃的地区,可根据用户需要加装加热器,加热器为AC200V、AC110V电压,订货时需注明,温度的控制调节方法由用户自己选择;

  行程开关:根据用户要求,推动器可以装机械式行程开关。

  用途

  ED系列电力液压推动器主要用作YWZ4,YWZ5,YWZ8,YWZ9,YWZP系列电力液压块式制动器的操作元件,广泛适用于起重运输,冶金,矿山,港口,建筑等行业。

  正常工作条件

  电动机1/2三相交流异步式电动机,符合(G了755-87)规定,绝缘等级:F级

  使用条件:

  连续工作S1连续工作S2,负载持续率FC=60%

  额定电压为380V三相,频率50Hz

  使用地点的海拔高度等级符合(GB755-87)标准

  周围环境温度应在-20℃~40℃范围内,其空气相对湿度应不大于90%5.

  垂直安装:活塞连接块朝上,水平安装:记号的标牌朝上:(ED630/12公适用于垂直安装)

ED系列电力液压推动器ED-23/5,ED-30/5,ED-50/6,ED-80/6,ED-121/6,ED201/6,ED301/6,ED-301/12.

YT1-25/4,YT1-45/6,YT1-90/8,YT1-125/10,YT1-180/12


液压推动器匹配YWZ,YWZ4,YWZ5,YWZ8,YWZ9,YWZ13,YWL,YW等电力液压制动器。

性能安全可靠,制动平稳,无噪音,密封好,动作频率高,使用寿命长。

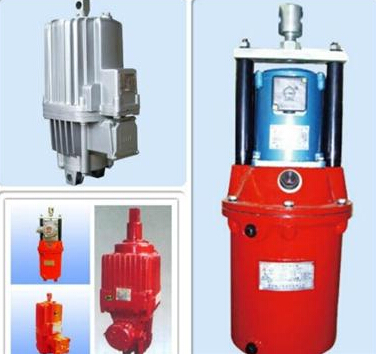

ED系列电力液压推动器
