产品介绍 Product Introduction

【主机性能特点】  液压泵站是液压系统的主要组成部分(动力源)。它向液压系统提供一定压力、流量的工作介质。在液压泵站上装上必需的液压阀可以直接控制液压执行元件工作。它是由动力源(油泵等)和控制部分(阀类)与电器元件(电器柜)组成,广泛用于砂轮、铝制品、橡胶制品、板材、煤炭、碳素、钢铁等行业。 【安装形式】   ......

立即咨询 联系我们

项目介绍


【主机性能特点】

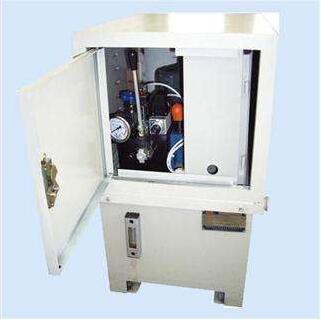

  液压泵站是液压系统的主要组成部分(动力源)。它向液压系统提供一定压力、流量的工作介质。在液压泵站上装上必需的液压阀可以直接控制液压执行元件工作。它是由动力源(油泵等)和控制部分(阀类)与电器元件(电器柜)组成,广泛用于砂轮、铝制品、橡胶制品、板材、煤炭、碳素、钢铁等行业。



【安装形式】

  液压泵站上泵组的布置方式分成上置式。泵组置于油箱上的上置式液压泵站中,

1、采用立式电动机并将液压泵置于油箱之内时,称为立式;

2、采用卧式电动机时称为卧式。

3、非上置式液压泵站中,泵组与油箱并列布置的为旁置式;

4、泵组置于油箱下面时为下置式。



【液压站油箱容量(单位:L)】

  25 40  63 100 160 250 315 400 500 600

  800 1000 1250 1600 2000 2500 3150 4000 5000 6300



【压力级别(单位:MPa)】

  25 63 16 20 31.5

电磁失效保护盘式制动器:

3SE;4SE;5SE;450SE;56SE;560SE;561SE;ST1SE;ST2SE


液压失效保护盘式制动器:

3SH;4SH;5SH;450SH;ST1SH;ST2SH;ST3SH;ST4SH;ST5SH;ST10SH;ST16SH;ST25SH;904SH;
ST40SH

气动失效保护盘式制动器:

3SP;4SP;5SP;450SP

液压直动盘式制动器:

ADH60;ADH90;ADH120;DADH75;DADH80;DADH90;DADH120;DADH195;DADH350

气动直动盘式制动器:

ADP60M;ADP61M;ADP62M

气动钳盘式制动器:

CQPL12.7A-A;CQPL12.7A-B;CQPL12.7B;QPL12.7A-A;QPL12.7A-B;QPL12.7-A;QPL12.7-B;
QP30-D;QP25.4-D;CQP30-D;CQP25.4-D;PDA5;PDA10;PDB5;PDB10;PDB19;PDC5;PDC10

电磁钳盘式制动器:

DCPZ12.7-250;DCPZ12.7-300;DCPZ12.7-400

液压钳盘式制动器:

SB(YQP)50;SB(YQP)100;SB(YQP)160;SB(YQP)250;SB(YQP)315;SB(YQP)400;

SBD安全制动器: SBD100,SBD125,SBD160,SBD200,SBD250,SBD325,SBD425

液压站液压系统概述:
液压站液压系统又称液压泵站,是独立的液压装置。它按主机要求供油。并控制液压油流的方向、压力和流量,适用于主机与液压装置可分离的各种液压机械上。用户购后只要将液压站与主机上的执行机构(油缸或油马达)用油管相连,液压机械即可实现各种规定的动作和工作循环。
液压系统性能参数:

油箱容量25一6000L,调压范围0.3一35Mpa,流量和电机功率可根据要求设计,可设置冷却器、加热器、蓄能器,控制方式:手动控制及电气控制装置。
液压系统功能:
液压站液压系统是由电机带动油泵工作提供压力源,通过集成块、液压阀等对驱动装置(油缸或马达)进行方向、压力、流量的调节和控制,实现各种规定动作。并可根据客户要求设计。
液压系统组成:?
泵装置——上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。
??集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。
??阀组合——是板式阀装在立板上,板后管连接,与集成块功能相同。
??油箱——是钢板焊的半封闭容器,上还装有滤油网、空气滤清器等,它用来储油、油的冷却及过滤。
??电器盒——分两种形式。一种设置外接引线的端子板;一种是配置了全套控制电器。
液压系统工作原理:

电机带动油泵旋转,泵从油泵中吸油后打油,将机械能转化为液压油 的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传 输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动 各种液压机械做功。
